Тип изоляции 1

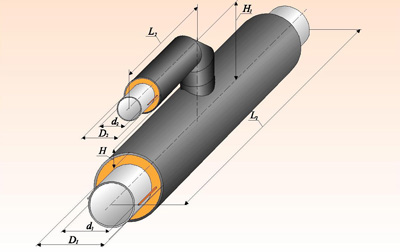

Наружный диаметр ствола (d1), мм	Наружный диаметр ответвления (d2), мм	Длина ответвления (L1), мм	Длина ствола (L2), мм	Высота от оси ствола до оси ответвления (H1), мм	Масса тройникового ответвления в ПЭ оболочке, кг
25	25	700	1200	275	6,2
32	25	700	1200	275	7,1
38	25	700	1200	275	7,6
45	25	700	1200	275	8,2
57	25	700	1200	283	9,2
76	25	700	1300	293	11,8
89	25	700	1300	303	16,1
108	25	700	1300	313	18,9
133	25	700	1300	325	23,6
159	25	700	1400	338	32,3
219	25	700	1400	370	55,1
273	25	700	1800	413	102,5
325	25	700	1800	438	122,0
426	25	700	1900	493	172,6
32	32	700	1200	275	7,9
38	32	700	1200	275	8,4
45	32	700	1200	275	9,0
57	32	700	1200	283	10,0
76	32	700	1300	293	12,6
89	32	700	1300	303	16,9
108	32	700	1300	313	19,7
133	32	700	1300	325	24,3
159	32	700	1400	338	33,1
219	32	700	1400	370	55,9
273	32	700	1800	413	103,2
325	32	700	1800	438	122,8
426	32	700	1900	493	173,4
38	38	700	1200	275	8,8
45	38	700	1200	275	9,4
57	38	700	1200	283	10,4
76	38	700	1300	293	13,0
89	38	700	1300	303	17,3
108	38	700	1300	313	20,1
133	38	700	1300	325	24,7
159	38	700	1400	338	33,5
219	38	700	1400	370	56,3
273	38	700	1800	413	103,6
325	38	700	1800	438	123,2
426	38	700	1900	493	173,8
45	45	700	1200	275	9,9
57	45	700	1200	283	10,8
76	45	700	1300	293	13,4
89	45	700	1300	303	17,7
108	45	700	1300	313	20,5
133	45	700	1300	325	25,2
159	45	700	1400	338	33,9
219	45	700	1400	370	56,7
273	45	700	1800	413	104,1
325	45	700	1800	438	123,6
426	45	700	1900	493	174,2
57	57	700	1200	290	11,7
76	57	700	1300	300	14,2
89	57	700	1300	310	18,5
108	57	700	1300	320	21,3
133	57	700	1300	333	26,0
159	57	700	1400	345	34,7
219	57	700	1400	378	57,5
273	57	700	1800	420	104,9
325	57	700	1800	445	124,4
426	57	700	1900	500	175,0
76	76	700	1300	310	15,9
89	76	700	1300	320	20,1
108	76	700	1300	330	22,9
133	76	700	1300	343	27,5
159	76	700	1400	355	36,2
219	76	700	1400	388	59,0
273	76	700	1800	430	106,4
325	76	700	1800	455	125,9
426	76	700	1900	510	176,5
530	76	700	2000	585	243,9
89	89	700	1300	330	23,5
108	89	700	1300	340	26,1
133	89	700	1300	353	30,7
159	89	700	1400	365	39,4
219	89	700	1400	398	62,2
273	89	700	1800	440	109,7
325	89	700	1800	465	129,2
426	89	700	1900	520	179,8
530	89	700	2000	595	247,2
630	89	700	2000	640	299,2
108	108	700	1300	350	28,6
133	108	700	1300	363	32,9
159	108	700	1400	375	41,6
219	108	700	1400	408	64,3
273	108	700	1800	450	111,8
325	108	700	1800	475	131,3
426	108	700	1900	530	181,9
530	108	700	2000	605	249,3
630	108	700	2000	650	301,3
720	108	700	2000	700	376,9
133	133	800	1300	375	38,7
159	133	800	1400	388	47,0
219	133	800	1400	420	69,6
273	133	800	1800	463	117,1
325	133	800	1800	488	136,5
426	133	800	1900	543	187,1
530	133	800	2000	618	254,6
630	133	800	2000	663	306,6
720	133	800	2000	713	382,2
820	133	800	2000	763	477,8
159	159	800	1400	405	53,3
219	159	800	1400	435	75,2
273	159	800	1800	475	122,6
325	159	800	1800	500	142,0
426	159	800	1900	555	192,6
530	159	800	2000	630	260,2
630	159	800	2000	675	312,1
720	159	800	2000	725	387,7
820	159	800	2000	775	483,3
920	159	800	2100	825	584,7
219	219	800	1400	565	99,4
273	219	800	1800	608	145,3
325	219	800	1800	633	164,3
426	219	800	1900	688	214,6
530	219	800	2000	763	282,4
630	219	800	2000	808	334,2
720	219	800	2000	858	409,8
820	219	800	2000	908	505,4
920	219	800	2100	958	606,7
1020	219	800	2100	1008	729,1
273	273	1000	1800	650	183,7
325	273	1000	1800	675	199,6
426	273	1000	1900	730	249,1
530	273	1000	2000	805	316,9
630	273	1000	2000	850	368,4
720	273	1000	2000	900	444,0
820	273	1000	2000	950	539,5
920	273	1000	2100	1000	640,8
1020	273	1000	2100	1050	763,1
1220	273	1000	2400	1150	1015,5
325	325	1100	1800	713	228,8
426	325	1100	1900	763	273,5
530	325	1100	2000	830	340,3
630	325	1100	2000	875	391,4
720	325	1100	2000	925	466,9
820	325	1100	2000	975	562,2
920	325	1100	2100	1025	663,4
1020	325	1100	2100	1075	785,7
1220	325	1100	2400	1175	1037,9
1420	325	1100	2700	1275	1343,7
426	426	1200	1900	913	339,8
530	426	1200	2000	985	399,1
630	426	1200	2000	1030	448,6
720	426	1200	2000	1080	523,4
820	426	1200	2000	1130	618,2
920	426	1200	2100	1180	719,0
1020	426	1200	2100	1230	840,9
1220	426	1200	2400	1330	1092,8
1420	426	1200	2700	1430	1398,3
530	530	1200	2000	1160	486,0
630	530	1200	2000	1205	522,7
720	530	1200	2000	1255	595,4
820	530	1200	2000	1305	688,8
920	530	1200	2100	1355	788,7
1020	530	1200	2100	1405	910,0
1220	530	1200	2400	1505	1160,9
1420	530	1200	2700	1605	1465,7
630	630	1200	2000	1250	593,1
720	630	1200	2000	1300	650,3
820	630	1200	2000	1350	740,6
920	630	1200	2100	1400	838,8
1020	630	1200	2100	1450	959,0
1220	630	1200	2400	1550	1208,4
1420	630	1200	2700	1650	1512,4
720	720	1200	2000	1500	788,2
820	720	1200	2000	1550	856,3
920	720	1200	2100	1600	950,3
1020	720	1200	2100	1650	1068,2
1220	720	1200	2400	1850	1334,1
1420	720	1200	2700	1950	1636,5
820	820	1200	2000	1800	1051,4
920	820	1200	2100	1850	1115,3
1020	820	1200	2100	1900	1227,2
1220	820	1200	2400	2000	1468,1
1420	820	1200	2700	2100	1767,6
920	920	1300	2100	2000	1306,7
1020	920	1300	2100	2050	1383,0
1220	920	1300	2400	2150	1613,4
1420	920	1300	2700	2250	1908,7
1020	1020	1300	2100	2200	1636,2
1220	1020	1300	2400	2300	1811,5
1420	1020	1300	2700	2400	2098,2
1220	1220	1500	2400	2500	2222,3
1420	1220	1500	2700	2600	2424,0
1420	1420	1700	2700	2800	2916,0

Пример заказной спецификации:
Тройниковое ответвление параллельное диаметром 426-219 мм с теплоизоляцией типа 1 из пенополиуретана в полиэтиленовой оболочке.
Тройниковое ответвление параллельное Ст 426 - 219 - 1 - ППУ - ПЭ

Тип изоляции 2

Наружный диаметр ствола (d1), мм	Наружный диаметр ответвления (d2), мм	Длина ответвления (L1), мм	Длина ствола (L2), мм	Высота от оси ствола до оси ответвления (H), мм	Масса тройникового ответвления в ПЭ оболочке, кг
57	57	700	1200	290	12,3
76	57	700	1300	300	15,1
89	57	700	1300	310	19,4
108	57	700	1300	320	22,4
133	57	700	1300	333	27,5
159	57	700	1400	345	36,9
219	57	700	1400	378	61,0
273	57	700	1800	420	111,3
325	57	700	1800	445	131,7
426	57	700	1900	500	188,1
76	76	850	1300	310	16,9
89	76	700	1300	320	21,1
108	76	700	1300	330	24,1
133	76	700	1300	343	29,2
159	76	700	1400	355	38,5
219	76	700	1400	388	62,7
273	76	700	1800	430	112,9
325	76	700	1800	455	133,3
426	76	700	1900	510	189,8
89	89	700	1300	330	24,6
108	89	700	1300	340	27,4
133	89	700	1300	353	32,4
159	89	700	1400	365	41,8
219	89	700	1400	398	65,9
273	89	700	1800	440	116,2
325	89	700	1800	465	136,6
426	89	700	1900	520	193,2
108	108	700	1300	350	29,9
133	108	700	1300	363	34,8
159	108	700	1400	375	44,0
219	108	700	1400	408	68,1
273	108	700	1800	450	118,5
325	108	700	1800	475	138,8
426	108	700	1900	530	195,3
133	133	800	1300	375	41,1
159	133	800	1400	388	50,0
219	133	800	1400	420	73,9
273	133	800	1800	463	124,3
325	133	800	1800	488	144,6
426	133	800	1900	543	201,1
820	133	800	2000	763	516,1
159	159	800	1400	405	56,8
219	159	800	1400	435	80,0
273	159	800	1800	475	130,3
325	159	800	1800	500	150,5
426	159	800	1900	555	206,9
820	159	800	2000	775	522,0
920	159	800	2100	825	629,7
219	219	800	1400	565	105,7
273	219	800	1800	608	154,4
325	219	800	1800	633	174,3
426	219	800	1900	688	230,4
820	219	800	2000	908	545,5
920	219	800	2100	958	653,1
273	273	1000	1800	650	195,4
325	273	1000	1800	675	211,9
426	273	1000	1900	730	267,2
820	273	1000	2000	950	581,9
920	273	1000	2100	1000	689,4
325	325	1100	1800	713	242,8
426	325	1100	1900	763	292,9
820	325	1100	2000	975	605,9
920	325	1100	2100	1025	713,3
426	426	1200	1900	913	366,8
820	426	1200	2000	1130	668,4
920	426	1200	2100	1180	775,4
820	820	1200	2000	1800	1141,9
920	820	1200	2100	1850	1208,4
920	920	1300	2100	2000	1414,9

Пример заказной спецификации:

Тройниковое ответвление параллельное диаметром 426-219 мм с теплоизоляцией типа 2 из пенополиуретана в полиэтиленовой оболочке.
Тройниковое ответвление параллельное Ст 426 - 219 - 2 - ППУ - ПЭ
