Отвод изолированный


  Главная → Фасонные изделия → Фасонные изделия с тепловой изоляцией из пенополиуретана (ППУ) в полиэтиленовой (ПЭ) оболочке → Отвод изолированный

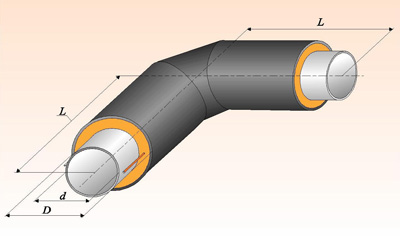

Наружный диаметр
стального отвода (d), мм		 Наружный диаметр
ПЭ оболочки (D), мм		 Угол отвода Масса, кг
(усредненная)
90° 60° 45° 30°
Тип 1 Тип 2 L, мм L, мм L, мм L, мм Тип 1 Тип 2
25 90 - 1000 1000 1000  1000   4,25 -
32   90  -  1000  1000 1000  1000   5,25  -
38  110  -  1000  1000 1000 1000  6,98 -
45  125  -  1000  1000 1000 1000  7,99 -
 57  125 140  1000  1000 1000 1000  11,4 12,1
 76  140 160  1000  1000 1000 1000  15,4 17,73
 89  160 180  1000  1000 1000 1000  22,8 24,1
 108  180 200  1000  1000 1000 1000  33,5 35,3
 133  225 250  1000  1000 1000 1000  41,8 42,8
 159  250 280  1000  1000 1000 1000  72,2 75,6
 219  315 355  1000  1000 1000 1000  111 115,3
 273  400 450  1000  1000 1000 1000  110,3 115,5
325 450 500  1050  860  786  720  122,7 134,6
426 560 630  1100  889  807  734  212,7 227,5
530 710 -  1200  946  848  761  252  -
630 800 -  1200  945  848  761  315  -
720 900 -  1370  1066  948  843  365,1  -
820 1000 1100  1470  1073  990  820  520,2 616,5
920 1100 1200  1570  1132  1032  846  756,7 815,6
1020 1200 -  1620  1189  1022  874  778,6  -
1220 1425 -  1820  1304  1105  927  1051  -
1420 1600 -  2020  1420  1188  980  1352,3  -

Пример заказной спецификации:

Отвод 90° с наружным диаметром 133 мм с теплоизоляцией Типа 1 из пенополиуретана в полиэтиленовой оболочке.
Отвод Ст 133 — 90°  — 1 — ППУ — ПЭ
