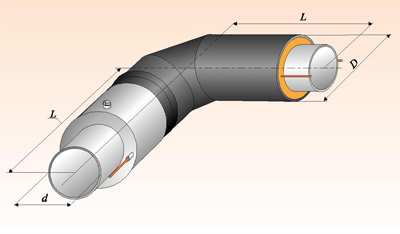

Отвод с металлической заглушкой изоляции и торцевым кабелем вывода


  ГлавнаяФасонные изделияФасонные изделия с тепловой изоляцией из пенополиуретана (ППУ) в полиэтиленовой (ПЭ) оболочкеОтвод с металлической заглушкой изоляции и торцевым кабелем вывода

Наружный диаметр
стального отвода (d), мм
Наружный диаметр
ПЭ оболочки (D), мм
Угол отводa Масса, кг
(усредненная)
90 60 45 30
Тип 1 Тип 2 L, мм L, мм L, мм L,  мм Тип 1 Тип 2
25 90 - 1000 1000 1000 1000 10,2 -
 32  90  -  1000 1000   10000 1000   11,1
 38  110  -  1000  1000  1000  1000  14,3 -
 45  125  -  1000  1000  1000  1000  17,2  -
 57  125  140  1000  1000  1000  1000  20,6 24,6
 76  140  160  1000  1000  1000  1000  27,7  30,1
 89  160  180  1000  1000  1000  1000  35,0  47,1
 108  180  200  1000  1000  1000  1000  56,2  58,0
 133  225  250  1000  1000  1000  1000  64,2  76,2
 159  250  280  1000  1000  1000  1000  105,1  116,2
 219  315  355  1000  1000  1000  1000  150,2  162,6
 273  400  450 1000  1000  1000  1000  163,9  186,9
 325  450  500  1050 860  768   720  192,2  204,1
 426  560  630  1100  889  807  734  305,7  320,5
 530  710  -  1200  946  848  761  357,9  -
 630  800  -  1200  945  848  761  449,0  -
 720  900  -  1370  1066  948  843  531,2  -
 820  1000  1100  1470  1073  990  820  720,8  880,0
 920  1100  1200  1570  1132  1032  846  1009,5  1068,4
1020  1200  -  1620  1189  1022  874  1019,4  -
1220  1425  -  1820  1304  1105  927  1354,4  -
1420  1600  -  2020  1420  1188  980  -

Пример заказной спецификации:

Отвод 90° с наружным диаметром 133 мм с теплоизоляцией Типа 1 из пенополиуретана в полиэтиленовой оболочке c металлической заглушкой изоляции и торцевым кабелем вывода.
Отвод Ст 133 - 90° - 1 - ППУ - ПЭ
