ООО Уфимский трубный завод — Отвод для трубы ППУ с металлической изоляцией и торцевым кабелем вывода

Главная → Фасонные изделия → Фасонные изделия с тепловой изоляцией из пенополиуретана (ППУ) в оцинкованной стальной (ОЦ) оболочке → Отвод с металлической заглушкой изоляции и торцевым кабелем вывода

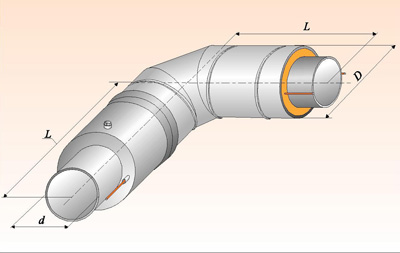

Наружный диаметр стального отвода (d), мм	Наружный диаметр ОЦ стальной оболочки (D), мм	Угол отвода				Масса, кг (усредненная)
		90°	60°	45°	30°
		L, мм	L, мм	L, мм	L, мм
25	100	1000	1000	1000	1000	9,2
32	100	1000	1000	1000	1000	10,2
38	125	1000	1000	1000	1000	12,0
45	125	1000	1000	1000	1000	13,0
57	140	1000	1000	1000	1000	18,2
76	160	1000	1000	1000	1000	21,7
89	180	1000	1000	1000	1000	29,4
108	200	1000	1000	1000	1000	34,5
133	225	1000	1000	1000	1000	41,8
159	250	1000	1000	1000	1000	57,8
219	315	1000	1000	1000	1000	93,0
273	400	1000	1000	1000	1000	131,4
325	450	1050	860	768	720	155,9
426	560	1100	889	807	734	226,7
530	675	1200	946	848	761	317,7
630	775	1200	945	848	761	393,0
720	875	1370	1066	948	843	491,1
820	975	1470	1073	990	820	621,4
920	1075	1570	1132	1032	846	770,2
1020	1175	1620	1189	1022	874	856,2
1220	1375	1820	1304	1105	927	1035,9
1420	1575	2020	1420	1188	980	-

Пример заказной спецификации:

Отвод 90° диаметром 133 мм с теплоизоляцией из пенополиуретана в оцинкованной стальной оболочке с металлической заглушкой изоляции и торцевым кабелем вывода.
Отвод Ст 133 — 90° — ППУ — ОС
